Диаграмма

Отличительной чертой вкладки "Диаграмма" является одновременное отображение как структуры плана, так и его диаграммы на календаре. Предназначение вкладки состоит в планировании сроков и длительности этапов наглядно прямо в календаре.

Работа со структурой плана и его этапами абсолютно идентична работе, описанной на вкладке "Этапы".

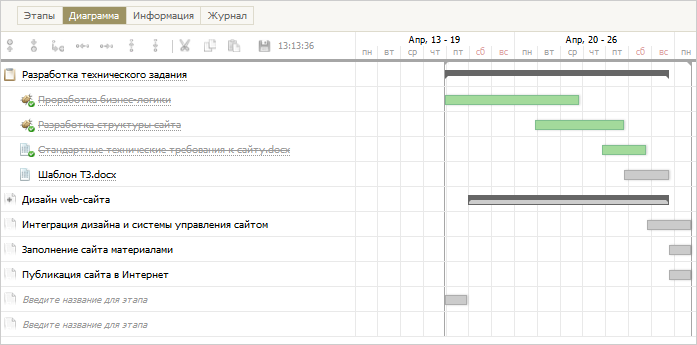

Календарный план представляет собой недельный календарь с отмеченными на нем полосами длительности этапов. Цвет полос может меняться в зависимости от свойств этапа:

• Зеленая полоса означает завершенный этап проекта.
• Светло-серая полоса обозначает этап, который находится в работе или к реализации которого еще не приступили.
• Темно-серая полоса отображает общую длительность самого этапа и всех его дочерних веток.

Вертикальными серыми линиями на календаре проекта обозначены даты начала и окончания всего проекта.

При наведении курсора мыши на полосу длительности или при клике на нее, появляется всплывающая подсказка, которая содержит в себе краткую информацию об этапе:

• Название этапа.
• Дату начала этапа.
• Дату окончания этапа.
• Длительность этапа.
• Ответственных за выполнение этапа.

Работа с календарным планированием основана на способе оперирования с графическими элементами Drag'n'Drop.

Для создания срока выполнения этапа достаточно нажать на пустую ячейку в календаре напротив названия соответствующего этапа. В результате появится полоса длительности, которую можно увеличить или уменьшить, потянув за края. Если длительность, отводящаяся на выполнение этапа, устраивает, но не устраивают даты начала и конца, то срок можно изменить, перетащив полосу полностью. Для этого нажмите на внутреннем пространстве полосы левой кнопкой мыши и потяните её вправо или влево в зависимости от желаемых дат.
